标准场景库
该模块操作描述:
左侧菜单栏,点击【标准法规】-【标准场景库】,页面左侧展示标准法规的场景标定清单,主要分为场景查看和场景标定两部分进行页面功能切换;点击清单中“法规名称”,页面右侧对应展示相关场景标定的内容。其中,“场景查看”为查看页面,展示每个标准下标定后的标准场景结果,“场景标定”为编辑页面,可编辑法规中的参数场景。
搜索功能:在页面左侧法规清单的上方,通过选择法规、搜索法规/场景等内容,进行法规清单查询。
目录折叠功能:点击页面左侧标准清单的右上角【折叠】,可折叠或展开当前法规树结构信息。

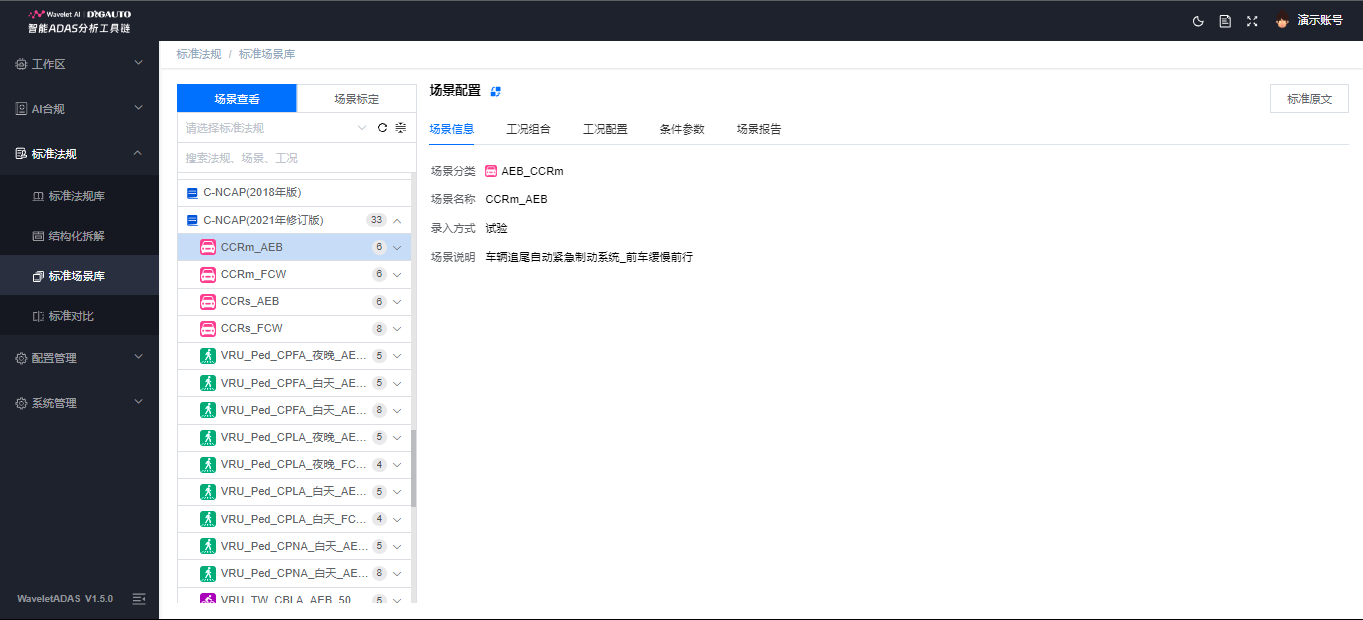

在“场景查看”中,展示内容包含场景配置的基础信息、工况组合、工况配置、条件参数、场景报告等。
在“场景标定”中,可编辑内容包含场景配置的基础信息、工况组合、工况配置、条件参数、场景报告等。

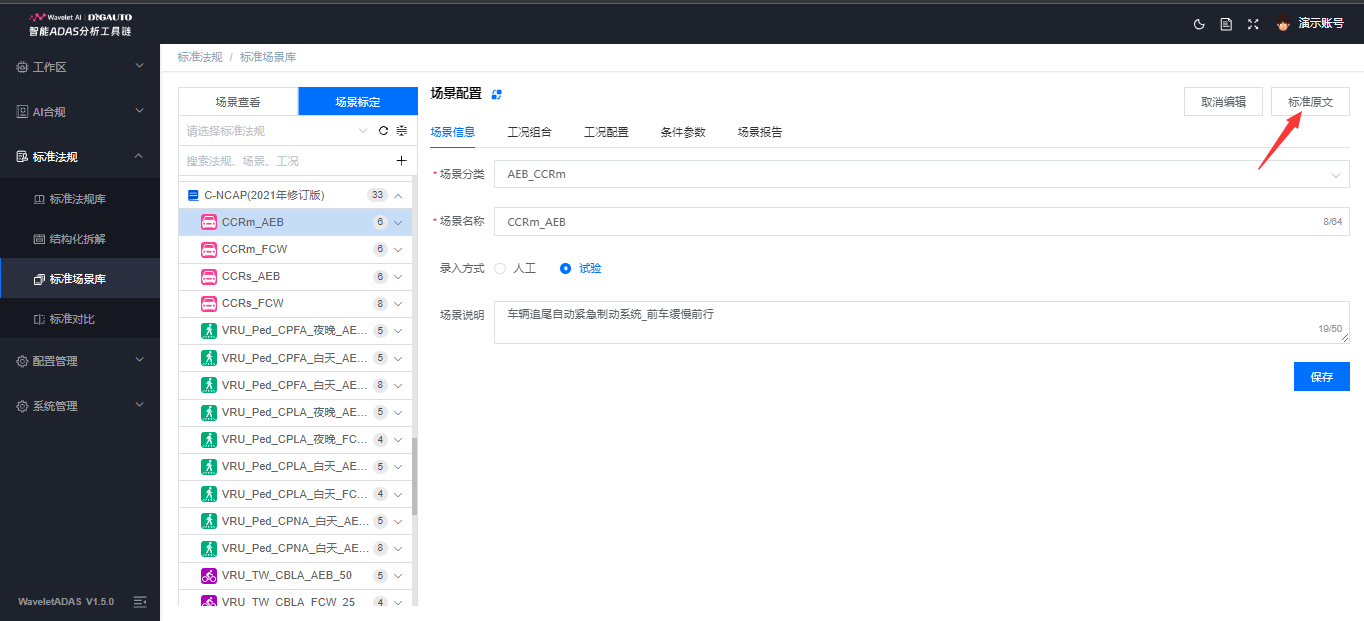

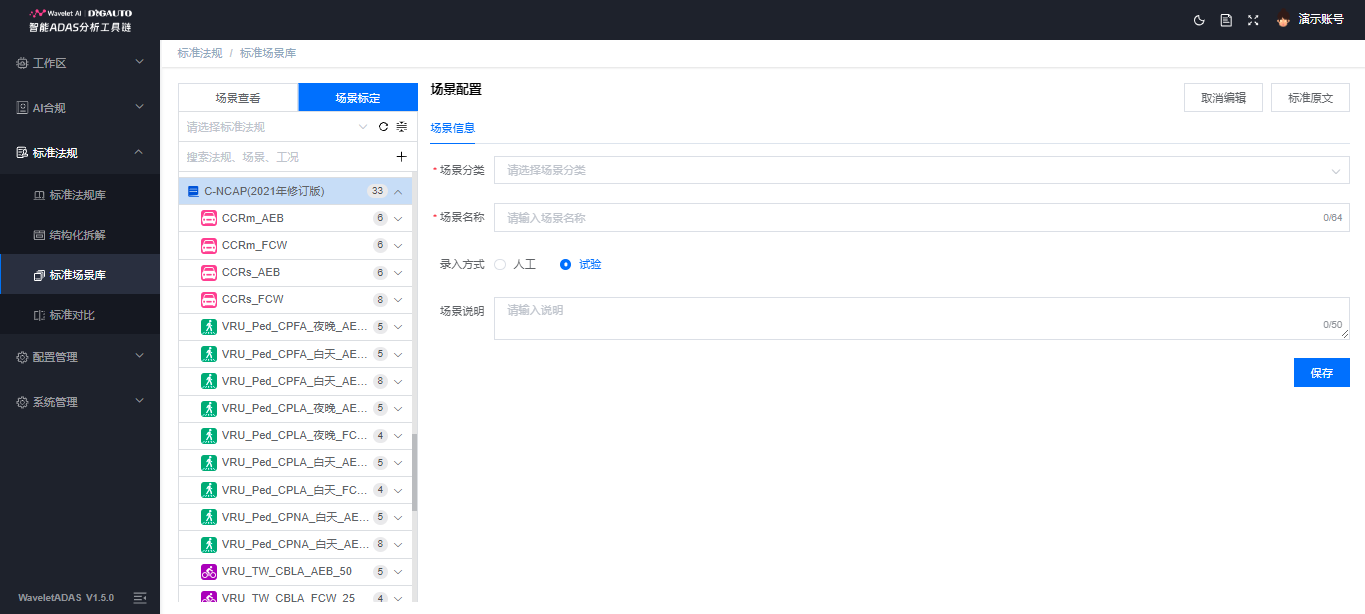

1、点击新增场景按钮,进入场景基础信息配置页面,选择场景分类,录入方式分为【人工】和【试验】,若选择“人工”则不需要进行试验,需要手动填写得分;按照需求填写场景基本信息即可完成场景新增。

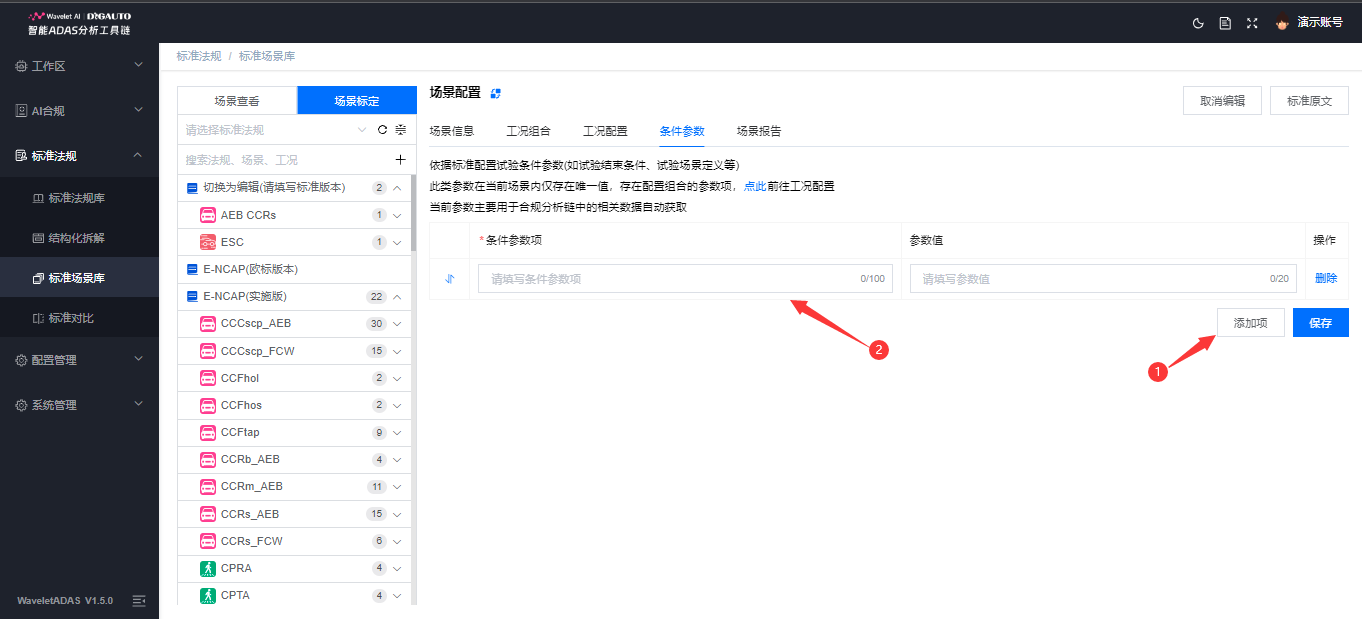

2、场景新增成功后,条件参数Tab,依据标准配置试验条件参数(如试验结束条件、试验场景定义等),此类参数在当前场景内仅存在唯一值,存在配置组合的参数项后,可前往工况配置,同时当前参数主要用于合规分析链中的相关数据自动获取。

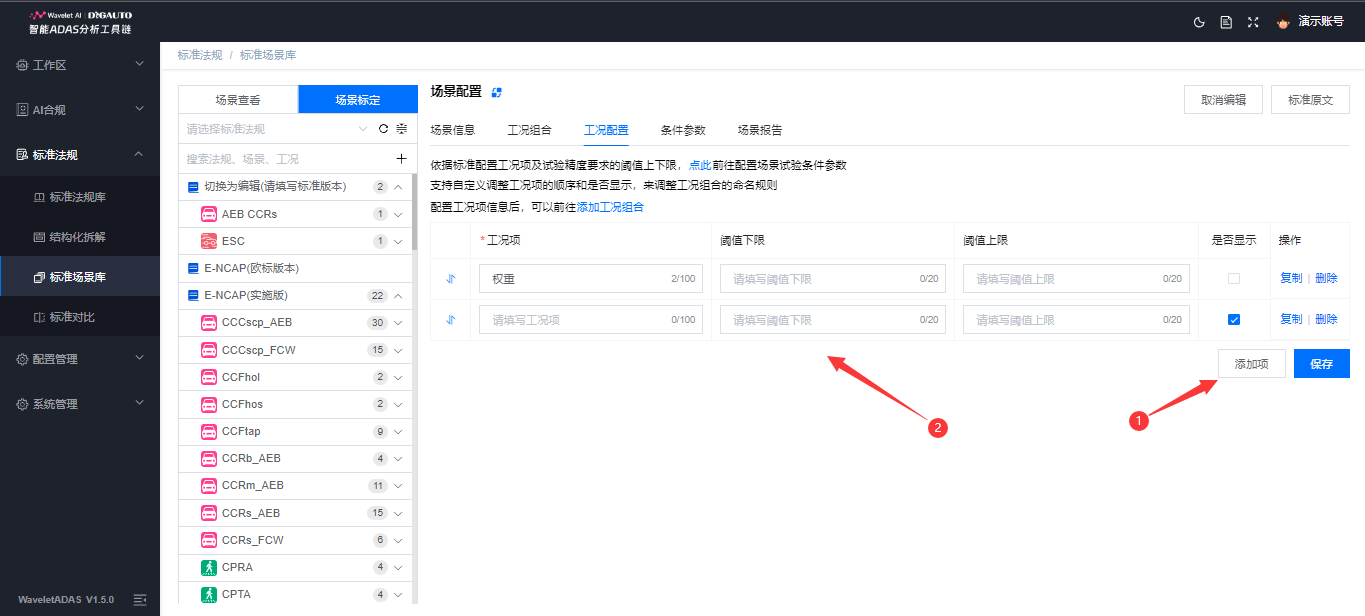

3、工况配置Tab,依据标准配置工况项及试验精度要求的阈值上下限,同时支持自定义调整工况项的顺序和是否显示,来调整工况组合的命名规则,配置工况项信息后,可以前往添加工况组合。

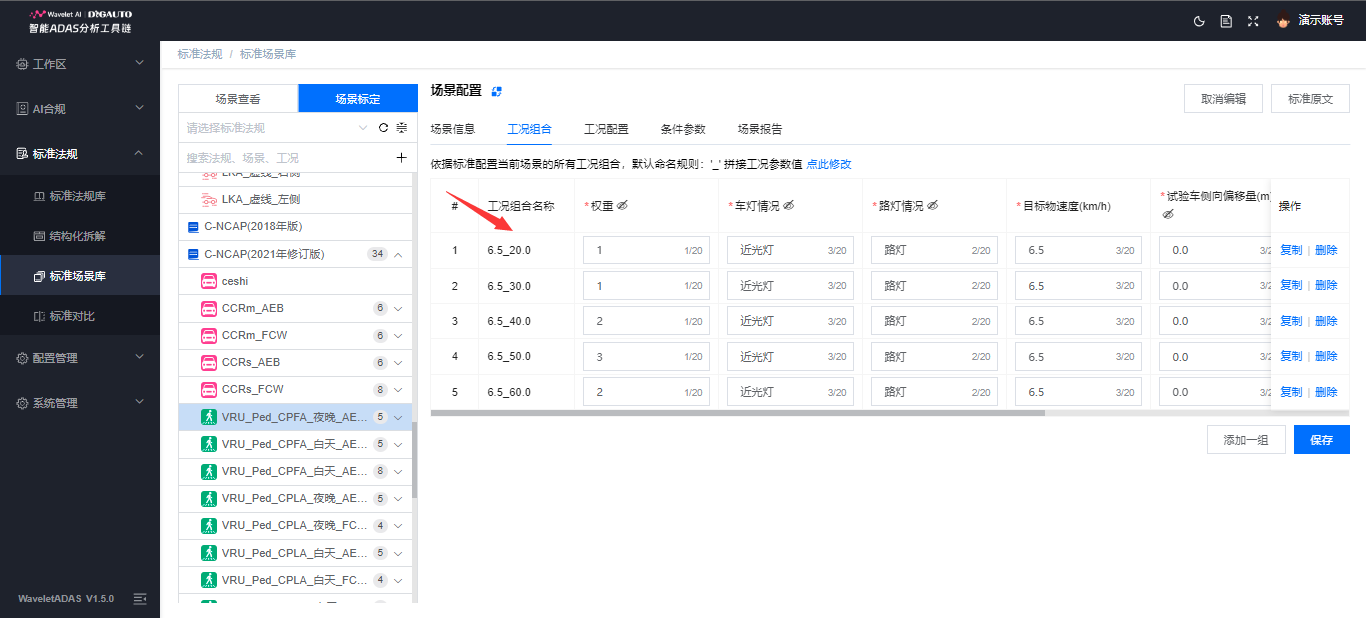

4、工况组合Tab,依据标准配置当前场景的所有工况组合,默认命名规则:'_' 拼接工况参数值。

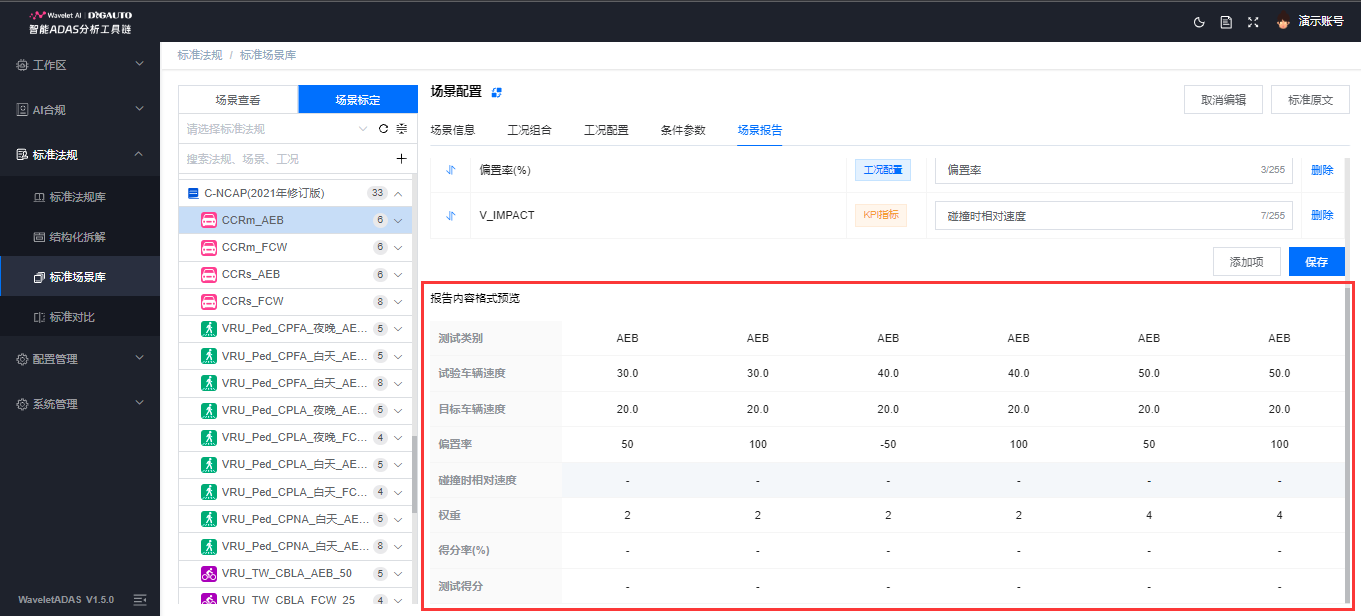

5、场景报告tab,配置场景报告的内容展示项,点击“添加项”按钮,可在工况配置、条件参数和KPI指标中选择内容作为报告的展示项,配置好后可直接在下方查看报告内容格式预览。

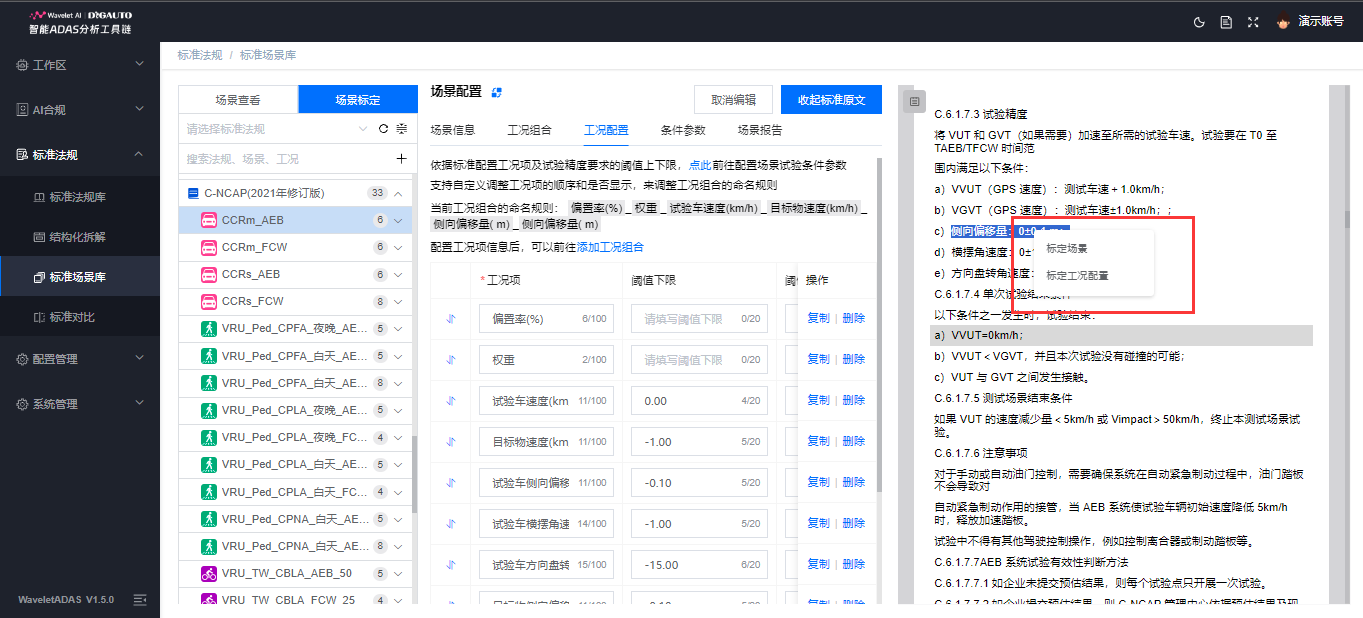

同时平台还提供快速标定场景和标定工况配置功能,选中标准法规,点击页面右上角“标准原文”按钮,页面右侧展示法规详情内容,选中需要快速标定的内容,鼠标右击弹出标定场景和标定工况配置按钮,点击即可完成快速标定并展示至页面中对应区域。
